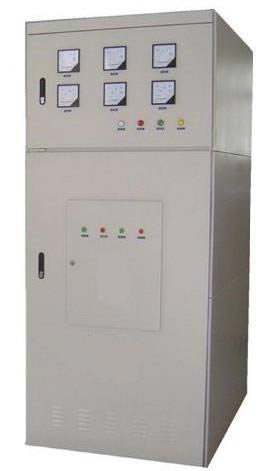

西普達H型高 中壓固交流態電動機軟起動器控制柜裝置
電壓范圍：1140V 3300V 6000V 10KV
功率范圍：110KW---6000KW
高壓大功率交流電動機軟起動裝置是西普達應用先進的電力電子技術、電力拖動技術及數字微處理器技術成果，并采用具有專利技術的高壓可控硅串聯技術、模塊化的光纖傳送技術以及完善的保護技術，集國內外同類產品的優點于一體，并根據客戶的需求而開發的新一代高科技產品。
高壓大功率交流異步電動機軟起動器裝置廣泛應用于石油化工、電力工業、冶金鋼鐵、城市建設等行業的各種鍋爐鼓風機、引風機、油泵、特種泵、水泵、軋機、卷?yè)P(yáng)機、球磨機、運輸機械類設備等領域的高壓大功率交流電動機的起動和停車運行。該裝置在電動機起動時，利用先進的可控硅移相調壓技術，閉環調節輸出到電機的電壓和電流從而減小電機起動過程中由于過電流引起的電網波動和
機械沖擊，使電機平穩起動。
一、西普達XPD系列H型軟起動器可靠性高
1、半導體器件100%采用著名器件，并經嚴格篩選老化后投入生產。檢測手段完善：靜態自檢、運行中動態檢測。
2、采用先進的晶閘管串聯和先進的動態均壓技術，使控制簡單，調節方便，整機應用靈活，運行可靠。
3、強弱電間隔離完善，系統強弱電間采用光纖隔離，避免了強弱電間的相互干擾，增強了系統工作的可靠性。
二、西普達XPD系列H型軟起動器性能指標高
1、采用數字信號處理器DSP控制系統及大規模門陣列CPLD線路實現控制高實時性的要求，大大提高了晶閘管控制的實時性，達到了控制的快速性。
2、高效率，本項目高壓軟起動器具有>99%的高效率，遠比其他形式的起動器效率高得多。
3、具有良好的起動性能、低噪音、低磨損；
三、西普達XPD系列H型軟起動器結構設計合理
1、采用獨特的散熱片設計，使晶閘管部件得到有效冷卻。
2、高壓、低壓獨立設計，完全隔離，絕緣等級高，操作安全。
3、整體設計合理，結構緊湊，體積小，節省空間，便于安裝。
四、西普達XPD系列H型軟起動器功能齊全
1、任意可選的多種軟起動功能，包括標準軟起動、恒流軟起動、限流軟起動、雙電壓斜坡軟起動、帶突跳功能的軟起動等。
2、軟停車功能:避免了因急停車而造成的水錘效應。
3、完善的保護功能:包括短路、過流、限流、過壓、欠壓、過負載、缺相、三相電流不平衡保護、過熱、CPU故障，通信故障、脈沖故障等各種故障狀態報警，及時處理保護軟起動器及電動機，同時啟動報警系統在人機界面上給出詳細的故障信息，利于操作人員維護處理。
3、旁路功能:在電動機起動完成或起動過程中發現故障，將切換到旁路狀態，降低了整機的功耗，保證系統可靠運行。
在有多臺電機且不需要同時起動的場合，可設計為一拖多方案，為用戶節省預算和生產成本。
五、西普達XPD系列H型軟起動器可在線監測電機的運行參數：
三相電流、三相電壓、三相功率 (MW, MWh)、電機功率因數、電機運行時間具有“遙測”、“遙信”功能，可通過RTU或MODEM傳遞到異地遠端計算機，并可實現遠程維護。
六、西普達XPD系列H型軟起動器標準軟起動
該起動方式可以有效減少起動轉矩沖擊，可以提供無級的、平滑的起動加速度，從而使齒輪、連軸結和皮帶的摩擦減小到最低。用戶可以根據需要設定起動轉矩，軟起動器便根據堵轉轉矩和起動時間確定的斜率線性地控制輸出電壓。
1、限流軟起動
對于要求限制電機加速過程中的電流沖擊的場合，這種起動方式是非常有用的。起動電流可設定為電機滿載電流的50%到600%，限制時間為0到30秒。在限流起動的過程中，軟起動器一旦檢測到電機達到全速，輸出電壓將達到全壓，旁路接觸器將關閉。
2、雙斜坡起動
雙斜坡起動方式使用戶能夠在兩種不同斜率的起動曲線之間進行選擇，從而可以分別的調整斜坡時間和初始起動轉矩。這種功能在變負載的應用場合是非常有用的。
3、突跳起動
當選擇這種起動方式時，軟起動器提供一個附加的起動脈沖轉矩用來克服摩擦負載所產生的靜摩擦阻力。脈沖時間為用戶可設定的0到2秒。
4、全壓起動
在全壓起動方式下，軟起動器相當于固態接觸器。電機受到全額的沖擊電流和達到堵轉轉矩。
5、軟停止
這種功能應用于泵類需要從穩定運行平滑的過渡到靜止的場合。用來避免因緊急停車而產生的水錘效應等。電壓下降的斜坡時間為用戶可設定的0-60秒。當輸出電壓下降到負載轉矩大于軟起動器的輸出轉矩時，負載將停止。
